Separator piasku z płukaniem WPP
Płuczko-separator pozwala na efektywne prowadzenie procesu separacji i płukania piasku.

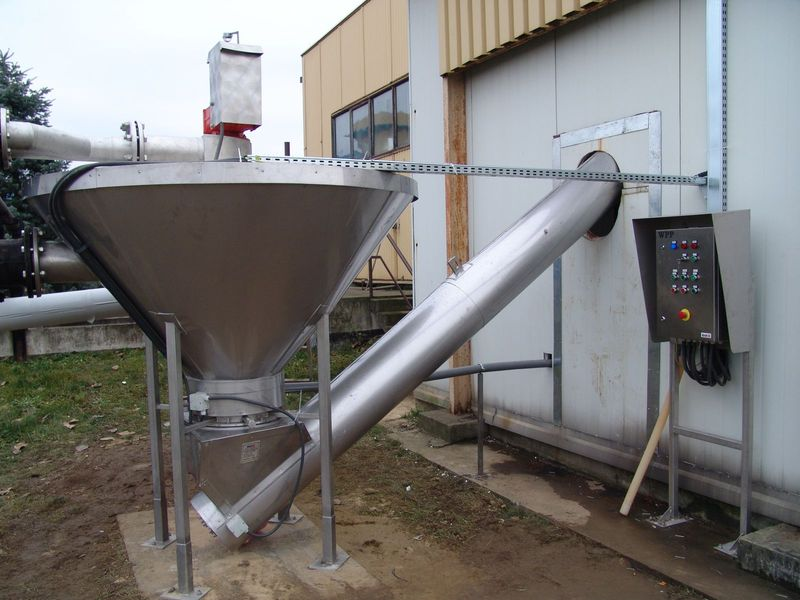

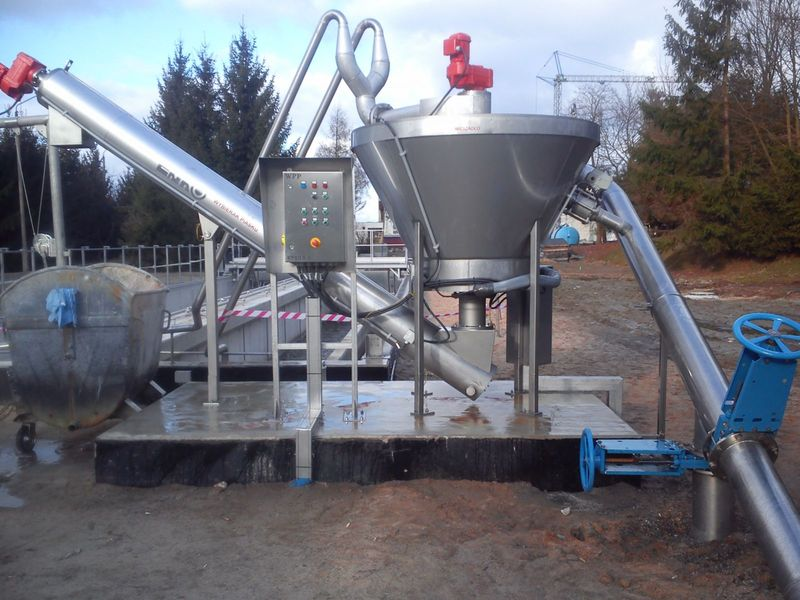

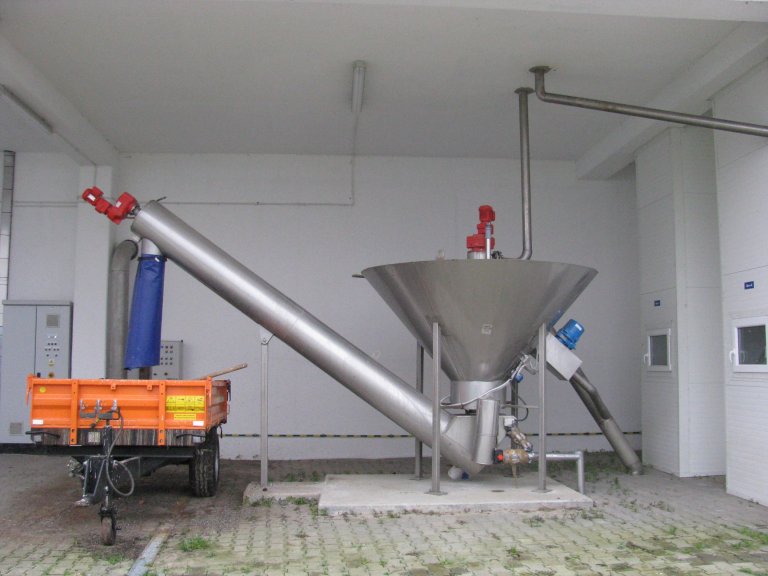

Urządzenie wykonane jest w całości ze stali nierdzewnej. Płaszcz zewnętrzny jest powierzchnią walcową (czynną), natomiast dno - stożkową. Rura dopływowa łączy się z pierścieniem wewnętrznym, zaś wypływowa z powierzchnią płaszcza zewnętrznego.
W dolnej części piaskownika znajduje się „komora opadowa”, w której gromadzi się pulpa. Separacja piasku następuje dzięki odpowiedniemu ukształtowaniu części wlotowej do separatora, która powoduje strumieniowy przepływ wirowy. Rozdział frakcji organicznej od mineralnej wspomagany jest poprzez zamontowane mieszadło. Ukośny transporter ślimakowy - wałowy odprowadza pulpę piasku do kontenera. W piaskowniku następuje grawitacyjne odwodnienie części mineralnych. Zawartość części organicznych w wypłukanym piasku wynosi do 3%, a stopień odwodnienia piasku to 85 - 90 % sm. Wydajność (wypłukiwanego piasku) w zależności od wielkości urządzenia 1,0 - 1,5 m3/h
Wybrane parametry techniczne:
|
|
WPP 30 | WPP 60 | WPP 90 | |
| wydajność | m3/h | 30 | 60 | 90 |
| długość całkowita | mm | 4650 | 5450 | 5600 |
| wysokość całkowita | mm | 2760 | 3000 | 3000 |
| szerokość całkowita | mm | 1800 | 2100 | 3000 |
| DN dopływ | mm | 150 | 150 | 150 |
| DN odpływ | mm | 200 | 200 | 200 |
| DN płukania wodą | mm | 25 | 25 | 25 |
| DN spustu | mm | 100 | 100 | 100 |
| DN spirali | mm | 200 | 200 | 200 |
|
moc silnika ślimaka |
kW | 1,1 | 1,1 | 1,1 |
|
moc silnika mieszadła |
kW |
0,55 |
0,55 | 0,55 |
| wykonanie materiałowe urządzenia |
stal nierdzewna | stal nierdzewna | stal nierdzewna | |
| opcje | ogrzewanie, wykonanie Ex, kontrola płukania, sterowanie pompą, interfejsy komunikacyjne: RS 485 Modbus RTU, Profibus DP, styki beznapięciowe (praca/awaria) | |||
