Stacja odbioru odpadów tłuszczowych dla instalacji pasteryzacji STŁ

Stacja odbioru odpadów tłuszczowych dla instalacji pasteryzacji odpadów

Dane techniczne stacji:

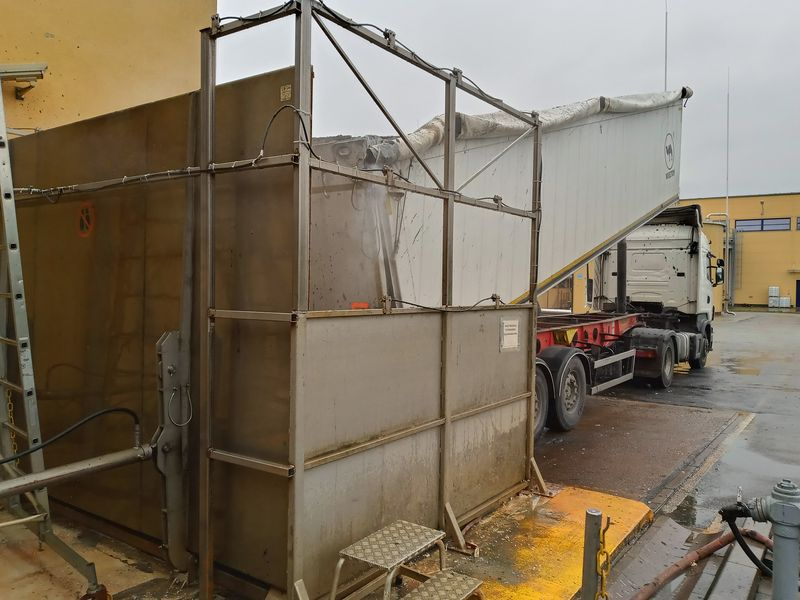

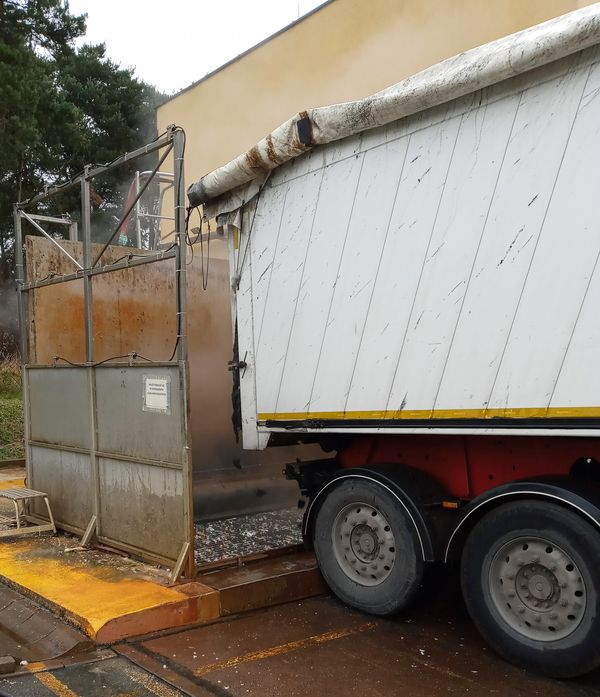

• sposób otwarcia stacji: właz uchylny;
• wymiary włazu B x L [cm] 400 x 250 cm; lub inny wymiar do uzgodnienia
• wykonanie materiałowe stal nierdzewna 1.4401, AISI 316; inna na zamówienie
• grubość blach dolnej 5 mm;
• kąt wychylenia pokrywy włazu 90°;
• ocieplenie pokrywy włazu: izolacja termiczna gr. 50 mm: pianka poliuretanowa zamknięto–komórkowa + blacha osłonowa nierdzewna 1.4401, AISI 316;
• instalacja grzewcza konstrukcji włazu kable grzejne o mocy 3,5 kW - instalacja grzewcza zapewniajaca ogrzewanie włazu na całym jego obwodzie, w celu uniknięcia przymarzania i przylegania resztek dowożonych odpadów,
• instalacja grzewcza sterowana w zależności od warunków pogodowych;
• konstrukcja pokrywy zapewniająca szczelność i zapobiegająca przedostawaniu się do zbiornika opadów atmosferycznych
• sterowanie zgodne z normami bezpieczeństwa.

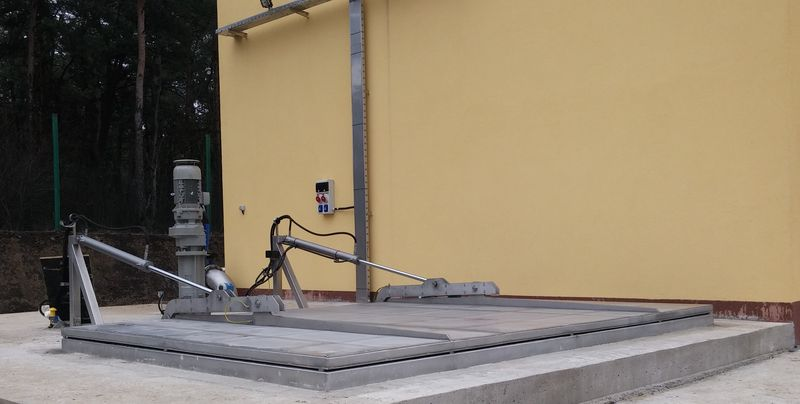

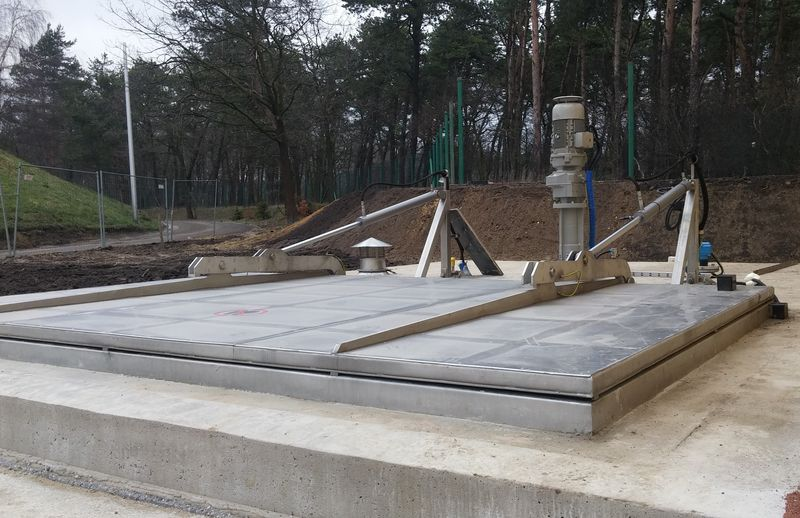

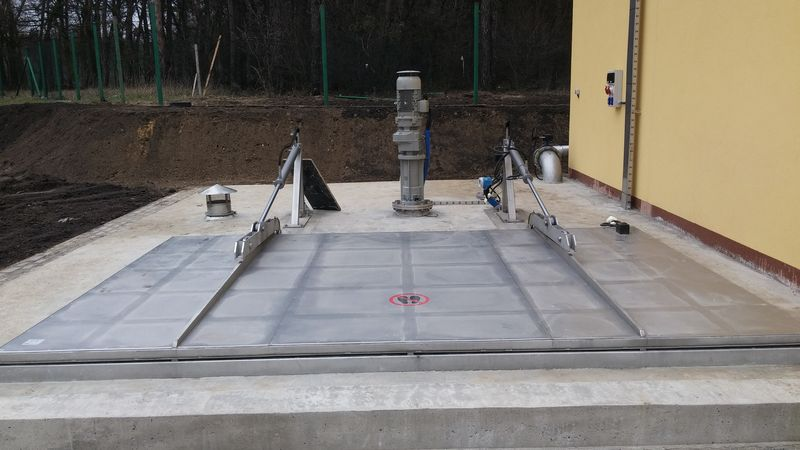

Hydrauliczny napęd włazu:

• siłownik hydrauliczny dwustronnego działania, wyposażony w indukcyjne czujniki skrajnych położeń tłoka (Ex) przeznaczone do pracy w strefie zagrożonej wybuchem 2G, z konektorami i okablowaniem;
• zabezpieczenie przed przeciążeniem siłownika;
• zawór zabezpieczający przed nagłym opadnięciem siłownika w przypadku pęknięcia przewodu ciśnieniowego;
• czas otwarcia włazu: max 90s.;
• zasilacz hydrauliczny - napięcie zasilania 400 V AC;
• skrzynka sterownicza zasilacza z dodatkowym zasilaniem indukcyjnych czujników skrajnych położeń tłoka;
• zestaw elastycznych przewodów wysokociśnieniowych oraz elementów złącznych niezbędnych do połączenia zasilacza z siłownikiem;
• olej hydrauliczny.

Szafa sterownicza stacji:

• zlokalizowana w pobliżu miejsca przyjmowania osadu;
• obudowa ze stali nierdzewnej o klasie ochrony min. IP55, o wymiarach 1200x1000x300 zabudowana na elewacji SPO, z daszkiem, wyposażenie:
• czytnik identyfikatorów dostawców odpadów (kart zbliżeniowych);
• sterownik (komputer przemysłowy, terminal), z interfejsem Ethernet, archiwizacja danych - zapis danych dostawcy, daty i godziny zrzutu odpadu, komunikacja z oprogramowaniem zainstalowanym na PC;
• drukarka raportów z nacinarką - wydruk potwierdzenia dokonania zrzutu przez dostawcę;
• zabezpieczenia obwodów elektrycznych;
• ogrzewanie szafki z termostatem;
• lokalna alarmowa sygnalizacja optyczno - akustyczna.

Na elewacji szafy zainstalowano:

• ekran graficzny informujący o poprawnej identyfikacji dostawcy oraz ułatwiający prawidłowe wykonanie procesu rozładunku odpadów, dostosowany do warunków panujących w miejscu montażu;
• wyłącznik główny i awaryjny włazu;
• przełącznik do zmiany trybu pracy włazu (z kluczem) – automatyczny/ręczny;
• przyciski do obsługi włazu w trybie ręcznym;
• elementy zainstalowane na elewacji w klasie ochrony IP66

Oprogramowanie do obsługi danych z stacji przyjmowania odpadów:

• obsługa bazy danych dostawców ( nr identyfikatora, firma, imię, nazwisko, adres ), w której zarejestrowani będą dostawcy posiadający karty zbliżeniowe;
• możliwość zapisania i wydruku raportów z dostaw;
• możliwość dołączenia kolejnych stacji;
• zgodność z systemem operacyjnym Windows XP i 7;
• instalacja i konfiguracja na komputerze w budynku administracyjnym oczyszczalni
• karty zbliżeniowe
