Stacje zlewne ścieków STZ
- pomiar ilości ścieków dostarczanych przez samochody i przyczepy asenizacyjne
- pomiar wybranych parametrów np.: pH, przewodność, temperatura, itp.
- identyfikacja przewoźników i producentów ścieków poprzez karty zbliżeniowe
- automatyczna rejestracja danych dotyczących każdorazowego zrzutu ścieków
- każda wersja stacji dostosowana do indywidualnych potrzeb Klienta
- możliwość współpracy z komputerem (np. fakturowanie, wizualizacja procesu itp.)
- możliwość poboru próbek ścieków
- możliwość ustalania kontyngentów
- możliwość zainstalowania systemu przedpłat za dostawy ścieków
- możliwość zastosowania rozdrabniarek części stałych
Oferowane stacje spełniają wymogi rozporządzenia Ministra Infrastruktury z dnia 04 sierpnia 2023r w sprawie warunków wprowadzenia nieczystości ciekłych do stacji zlewnych.
Stacje zlewne ścieków służą do odbioru ścieków komunalnych i przemysłowych z samochodów i przyczep asenizacyjnych. Umożliwiają określenie ilości dostarczonych ścieków, temperatury, pH oraz przewodności. Identyfikują przewoźników i dostawców ścieków. Pozwalają zaprogramować kontyngent dowożonych ścieków.
Zalety stacji zlewnej typu STZ:
- zabezpiecza oczyszczalnię przed zniszczeniem osadu czynnego (złoża)
- pełna automatyzacja i bezawaryjna praca
- wysoka jakość, trwałość i niezawodność
- kontener oraz ciąg pomiarowy wykonane ze stali kwasoodpornej
- możliwość współpracy z komputerem
- łatwy i szybki montaż
- indywidualne dostosowanie do wymagań użytkownika i warunków terenowych

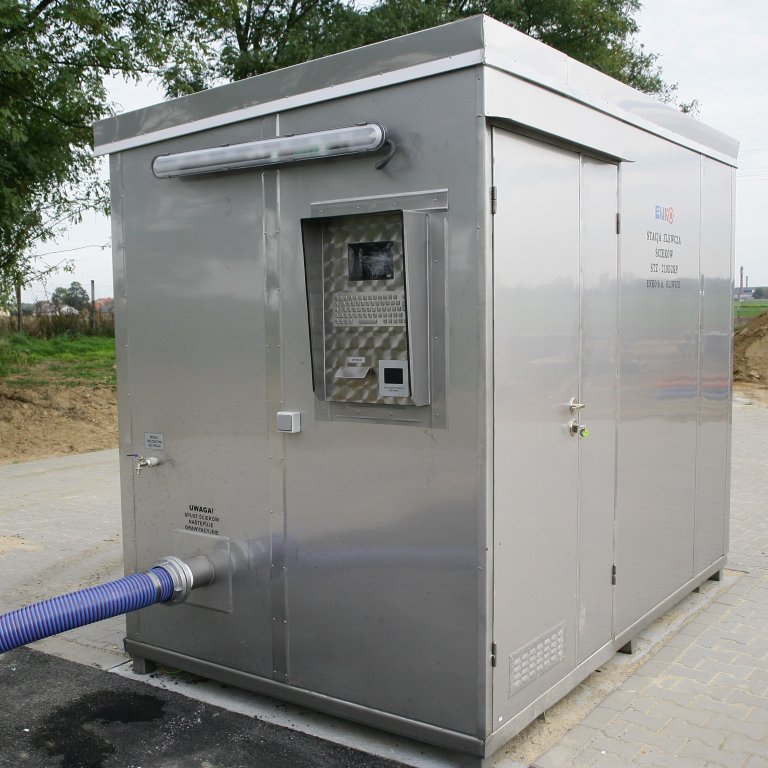

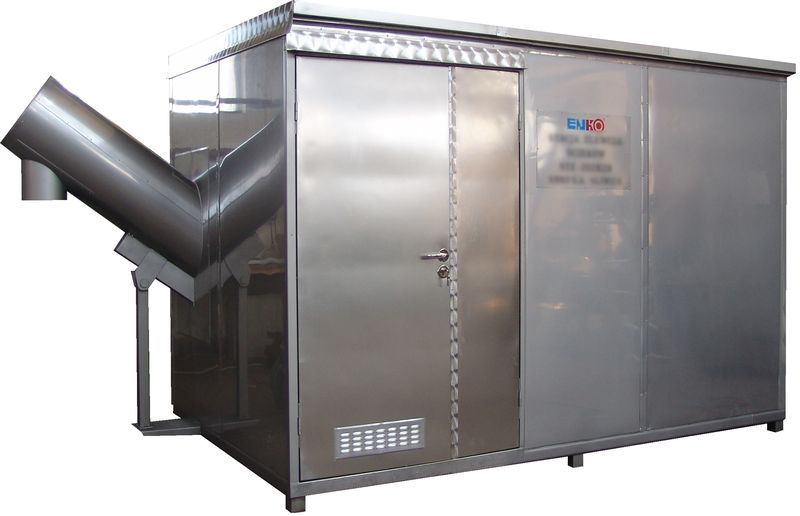

Na punkt zlewny składa się ciąg zlewny oznaczony jako STZ 202 lub STZ 211/212 w zależności od rodzaju sterowania. Nasze urządzenia spełniają wszystkie wymogi ekologiczne i nie wymagają strefy ochronnej. Na życzenie Klientów stację możemy wyposażyć w piaskownik, kratę, sito, prasę do skratek, itp. Stacja zlewna pracuje w systemie automatycznym (bezobsługowym), urządzenia stacji mogą być na życzenie Klienta montowane w różnego rodzaju ogrzewanych kontenerach oraz w budynkach.
Służymy pomocą w rozwiązywaniu problemów technicznych w czasie projektowania, montażu i eksploatacji oraz modernizacji obiektów.
Typy sterowania
| STZ 202 | STZ 211/212 |
|---|---|
|
Oferowana stacja zlewna spełnia wymogi rozporządzenia Ministra Infrastruktury z dnia 04 sierpnia 2023r. w sprawie warunków wprowadzenia nieczystości ciekłych do stacji zlewnych. System identyfikacji dostawców spełnia wymagania Ustawy o ochronie danych osobowych. |
Oferowana stacja zlewna spełnia wymogi rozporządzenia Ministra Infrastruktury z dnia 04 sierpnia 2023r. w sprawie warunków wprowadzenia nieczystości ciekłych do stacji zlewnych. System identyfikacji dostawców spełnia wymagania Ustawy o ochronie danych osobowych. |
|
|
W skład tej wersji wchodzi:
|
W skład tej wersji wchodzi: Szafa sterująca zawierająca m.in. sterownik przemysłowy w:
|
|
Dodatkowym wyposażeniem stacji jest oprogramowanie WIZSTZ umożliwiające zdalny nadzór nad pracą stacji np. poprzez interfejs RS485 MODBUS, lub PROFIBUS DP, w które stacja może być również wyposażona. |
Dodatkowym wyposażeniem stacji jest oprogramowanie WIZSTZ umożliwiające zdalny nadzór nad pracą stacji np. poprzez interfejs RS485 MODBUS lub systemy bezprzewodowe typu Wi-fi lub GPRS/LTE, w które stacja może być również wyposażona |
Typy kontenerów
| Typ: | Wymiar (dł. x sz. x wys.): | Możliwe wyposażenie: |
|
B2 A2 A3 D2 C2 F2 G2 |
2.0 x 1.0 x 2.3 m 3.3 x 2.0 x 2.3 m 3.6 x 2.0 x 2.3 m 2.9 x 1.7 x 2.3 m 3.6 x 2.4 x 2.3 m 2.0 x 0.8 x 1.0 m 2.2 x 1.7 x 2.3 m |
ciąg zlewny, próbopobierak ciąg zlewny, próbopobierak, sito SBK ciąg zlewny, próbopobierak, sito SBK-T, prasa tłokowa ciąg zlewny, próbopobierak, rozdrabniarka z łapaczem kamieni ciąg zlewny, próbopobierak, sito SBO ciąg zlewny dwa równoległe ciągi zlewne, próbopobieraki |
Wyposażenie dodatkowe (opcjonalne) :
- Sito spiralne SBK-K z modułem odwadniania i zagęszczania skratek - K
- Sito spiralne SBK-T z modułem odwadniania i prasowania skratek - T
- Hydrauliczna prasa tłokowa skratek - Pre
- Sito bębnowe obrotowe - O
- Pobierak prób - P
- Rozdrabniacz skratek - R
- Pompa ścieków - Po
- System przedpłatowy - Z
SCHEMATY CIĄGU ZLEWNEGO ŚCIEKÓW:
Elementy powyższych ciągów zlewnych:
1. Złącze do przyłączenia samochodu asenizacyjnego
2. Zasuwa odcinająca
3. Ciąg spustowy
4. Przepływomierz elektromagnetyczny
5. Moduł pomiarowy parametrów ścieków
6. Rura wylotowa
7. Sito do oddzielania skratek
8. Hydrauliczna prasa tłokowa do skratek
9. Rura do odprowadzania skratek
10. Frezowy rozdrabniacz skratek
Pomiary standardowo realizowane podczas zrzutu ścieków:
- objętości ścieków
- pH
- temperatura
- przewodność (konduktancja)
Opis i zasada działania urządzenia dla wersji wyposażonej w sito i prasę hydrauliczną do skratek:
Stacja mierzy ilość dostarczonych ścieków oraz wybrane parametry, zabezpieczając przed przekroczeniem założonych wartości (zgodnych z przyjętymi wymaganiami).

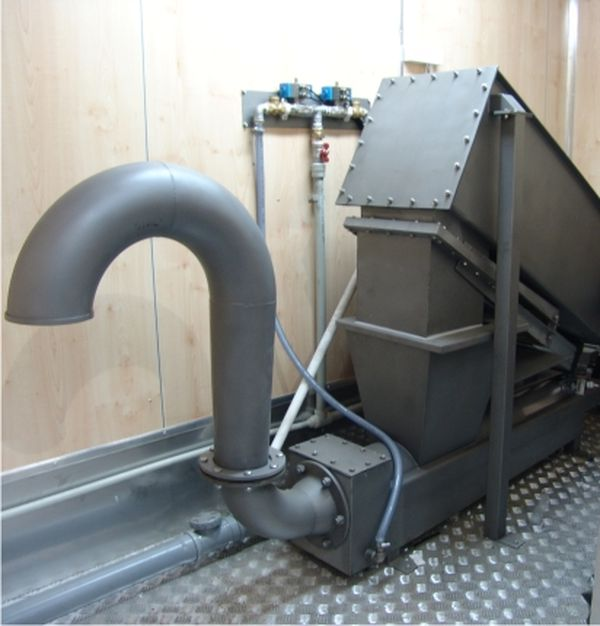

Odbiór ścieków rozpoczyna się przez podłączenie węża samochodu asenizacyjnego do układu odbioru ścieków za pomocą złącza. Przewoźnik wyposażony w identyfikator transponderowy dokonuje swojej identyfikacji, następuje otwarcie zasuwy i wlot ścieków do sita z prasą do skratek. Zanieczyszczenia stałe płynące ze ściekami osadzają się na sicie. Zgarniacz ślimakowy zgarnia skratki z sita i transportuje je do kosza zasypowego prasy do skratek. Skratki są prasowane w prasie hydraulicznej i wydalane na zewnątrz do plastikowych worków lub pojemników.
Następnie ścieki przepływają przez czujnik przepływomierza i moduł pomiarowy, w którym odbywa się pomiar odczynu pH, konduktancji K, temperatury T. W przypadku, gdy parametry fizyko-chemiczne dostarczonych ścieków nie mieszczą się w zadanych przedziałach wartości, zasuwa może zostać automatycznie zamknięta, a odbiór ścieków przerwany. W takiej sytuacji możliwy jest też jest pobór próbki ścieków przez układ automatycznego poboru próbek i przekazanie jej do badań laboratoryjnych.
Całkowita ilość oddanych ścieków zostaje zliczona przez przepływomierz elektromagnetyczny.
Po zakończeniu odbioru ścieków od danego dostawcy, zostaje automatycznie zamknięta zasuwa, natomiast otwiera się zawór w kolektorze płuczącym, następuje przepłukanie układu wodą i tym samym przygotowanie do następnego odbioru ścieków. Wszystkie dane zapisane są na karcie pamięci.

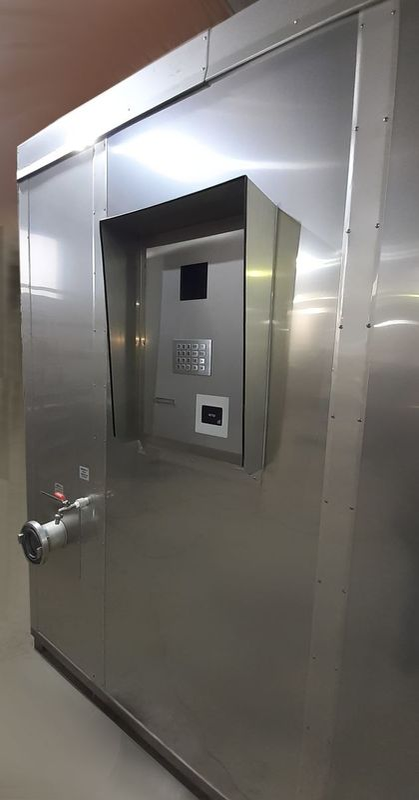

Pracą całego układu ścieków zarządza panel sterujący wyposażony w drukarkę i czytnik do szybkiej identyfikacji dostawców.
Po każdorazowym zrzucie ścieków można wydrukować raport dostawy, który może zawierać na przykład:
1. Nr dostawcy
2. Daty i godziny
3. Ilość dostarczonych ścieków w danym dniu ogółem
4. Ilość obecnie dostarczonych ścieków
5. Wartość pH, konduktancji i temperatury
6. Nr pobranej próbki (w przypadku zastosowania (układu automatycznego poboru próbek)
7. Kontyngentu ustalonej ilości ścieków dla danego Klienta (jeśli ustalono kontyngent)
STZ-211/212 - NOWE STEROWANIE
klawiatura w dwóch wersjach (alfanumeryczna i QWERTY)
Oprogramowanie biurowe wspomagające prace stacji:
- raportowanie dostaw,
- zarządzanie dostawcami,
- przydział taryf,
- archiwizacja
- parametry, konfiguracja, dane
Cechy układu sterowania:
- Menu stacji obsługiwane poprzez ekran dotykowy komputera
- Kilka poziomów dostępu do danych
- Zabezpieczenie dostępu hasłami
- Możliwość zmiany haseł
- Wymiana danych poprzez moduł pamięci USB
- Aktualizacja oprogramowania poprzez pamięć USB
Dodatkowe wyposażenie:
- układ automatycznego poboru próbek
możliwość realizowania różnych sposobów poboru próby zgodnie z ISO 5667-2/10
- proporcjonalnie w funkcji czasu
- proporcjonalnie w funkcji przepływu
- impulsowo (na żądanie)
- o wybranej godzinie/ dniu
- pobór próby do głębokości 8 m;
- system rozdziału umożliwiający rozlewanie pobieranych prób w zależności od potrzeb:
do jednego naczynia zbiorczego 50l lub zestawu 2 x 25l, 4 x 12,5l, 12 x 2l czy 24 butelki x 1l;
- wysokiej jakości system chłodzący (skraplacz chłodzony powietrzem, osłona termoizolacyjna);
- odporna na niekorzystne warunki atmosferyczne obudowa
- sito z prasą hydrauliczną do skratek typu SWP
- prasa tłokowa do skratek PRE (prasopłuczka skratek PSW)
- separator piasku PSK
- piaskownik wirowy PWE
- zintegrowane urządzenie do mechanicznego oczyszczania ścieków ZSP
- rozdrabniarka skratek
- aneks sanitarny
- łapacz kamieni lub łapacz desek typu „Z”
Wizualizacja WizSTZ
Aplikacja WizStz jest programem służącym do prezentacji pracy stacji zlewnej ścieków STZ produkcji ENKO S.A na ekranie komputera. Program rejestruje kolejne dostawy w bazie danych, z której mogą zostać pobrane do programu Soda i tam wykorzystane do raportowania. Działanie programu wymaga stałego połączenia komunikacyjnego ze stacją - standardowo za pomocą kabla transmisyjnego w standardzie RS-485 i protokołu Modbus. Mozliwe jest również wykorzystanie innych dostępnych mediów, takich jak GPRS, Ethernet, WiFi - do uzgodnienia. Program może pracować w trybie Klient Serwer lub jako samodzielna aplikacja.
Aplikacja WizSTZ występuje w dwóch wersjach: podstawowej i sieciowej.
Wersja podstawowa umożliwia podgląd bieżącego stanu stacji (prezentacja alarmów, przepływu, parametrów ścieków, numeru dostawcy) z rejestracją kolejnych dostaw w historii zdarzeń. Działanie programu wymaga stałego połączenia komunikacyjnego ze stacją - standardowo za pomocą kabla transmisyjnego w standardzie RS-485 i protokołu Modbus. Mozliwe jest również wykorzystanie innych dostępnych mediów, takich jak GPRS, Ethernet, WiFi.
Wersja sieciowa umożliwia prezentację pełnych danych o dostawach ścieków, w tym to samo co wersja podstawowa (czyli objętość, parametry, alarmy, itp.) i oprócz tego równiez pełne dane dostawcy ścieków (nazwa firmy, nazwisko, itp.) oraz miejsce pochodzenia ścieków (adres posesji, nazwa/nazwisko, itp.). Dostawy są rejestrowane w historii zdarzeń. Działa w oparciu o sieć informatyczną Ethernet, wymaga podłączenia komputera stacji do sieci informatycznej.
Obie wersje programu mogą pracować w trybie Klient / Serwer lub jako samodzielna aplikacja.
